آرمیچر دینام چیست؛ ساختار، علائم خرابی، تست و انتخاب درست

آرمیچر دینام، که در کتاب‌های فنی «روتور» نامیده می‌شود، بخش گردان دینام است و میدان مغناطیسی لازم برای تولید برق را می‌سازد. اگر آرمیچر ضعیف شود یا بسوزد، دینام هر قدر هم که سالم به نظر برسد، باتری را شارژ نمی‌کند. برای خرید آرمیچر درست باید ولتاژ دینام، جریان (آمپر)، اندازهٔ کلکتور و طول شفت را با قطعهٔ قدیمی تطبیق داد.

آرمیچر دینام چیست و چه کاری انجام می‌دهد؟

دینام از دو بخش اصلی ساخته شده است: بخش ثابت که در بازار «بالشتک دینام» یا استاتور نامیده می‌شود و بخش چرخان که همان آرمیچر یا روتور است. آرمیچر با تسمه و فولی از موتور نیرو می‌گیرد و داخل بالشتک می‌چرخد. جریان کمی به نام «جریان تحریک» از راه ذغال‌ها و کلکتور وارد سیم‌پیچ آرمیچر می‌شود و آن را به یک آهن‌ربای الکتریکی تبدیل می‌کند. وقتی این آهن‌ربای چرخان از کنار سیم‌پیچ‌های بالشتک عبور می‌کند، در آن‌ها جریان متناوب القا می‌شود. این جریان بعد از یکسوسازی در دیودها، باتری را شارژ می‌کند و برق مصرف‌کننده‌های خودرو را می‌دهد.

نکتهٔ مهم این است که آرمیچر خودش برق اصلی را تولید نمی‌کند؛ میدان مغناطیسی را می‌سازد. آفتامات (رگولاتور) با کم و زیاد کردن همین جریان تحریک، ولتاژ خروجی دینام را کنترل می‌کند. به همین دلیل هر عیبی در سیم‌پیچ یا کلکتور آرمیچر مستقیماً روی شارژ باتری اثر می‌گذارد.

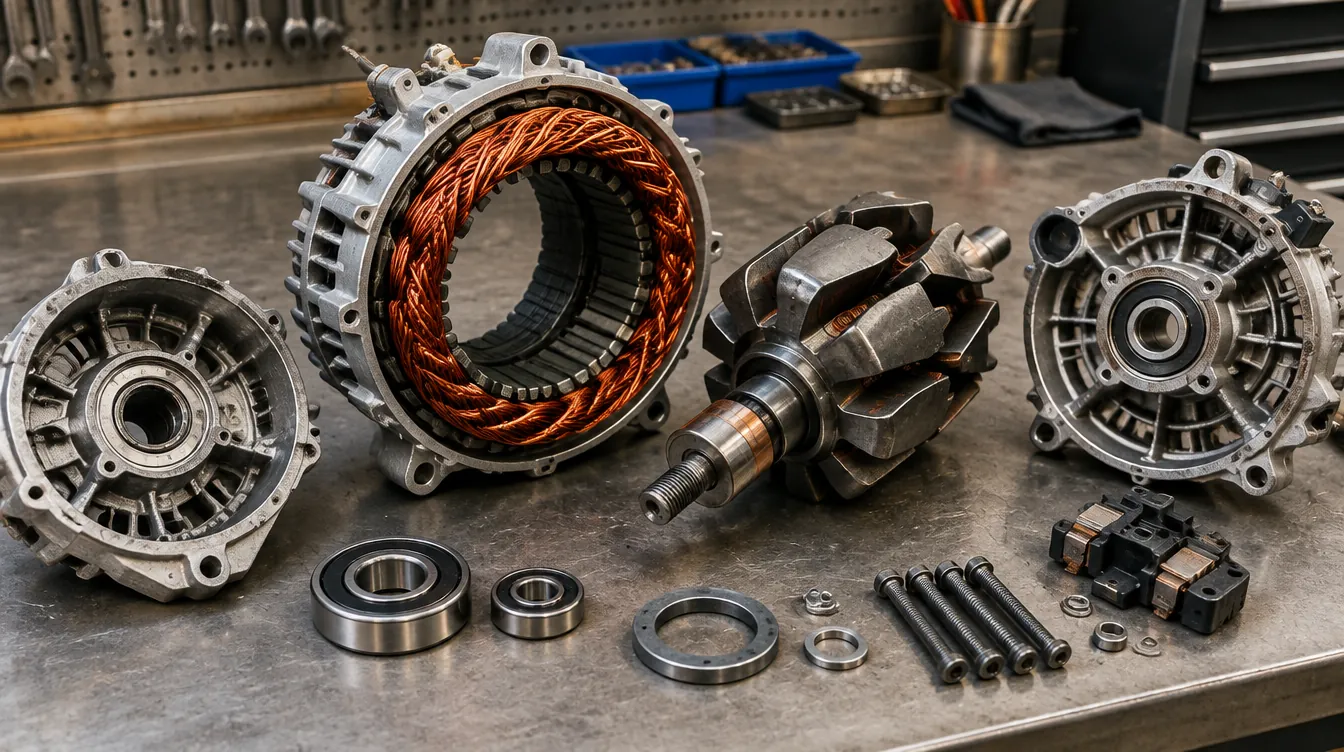

اجزای آرمیچر دینام

آرمیچر قطعه‌ای ساده به نظر می‌رسد، اما چند جزء دقیق دارد که هر کدام می‌تواند منشأ خرابی باشد:

• شفت (میل): محور فولادی که همهٔ اجزا روی آن سوار می‌شوند. دو سر آن داخل بلبرینگ‌های دینام می‌نشیند و فولی روی یک سر آن بسته می‌شود. طول شفت در مدل‌های مختلف فرق دارد.
• قطب‌های چنگالی: دو نیمهٔ فولادی با دندانه‌های درهم‌رفته که سیم‌پیچ را در بر می‌گیرند و میدان مغناطیسی را به شکل قطب‌های شمال و جنوب یک‌درمیان پخش می‌کنند.
• سیم‌پیچ تحریک: سیم‌پیچ مسی که بین قطب‌ها قرار دارد و با عبور جریان تحریک، میدان را می‌سازد.
• کلکتور (حلقه‌های لغزان): دو حلقهٔ رسانا در انتهای شفت که ذغال‌های آفتامات روی آن‌ها می‌نشینند و جریان را به سیم‌پیچ می‌رسانند. در بازار ایران این قطعه را «کلکتور دینام» می‌نامند و جداگانه هم عرضه می‌شود.

سلامت آرمیچر یعنی سالم بودن هم‌زمان این چهار بخش و البته بالانس درست کل مجموعه؛ آرمیچری که بالانس نباشد در دور بالا لرزش ایجاد می‌کند و به بلبرینگ‌ها فشار می‌آورد.

علائم خرابی آرمیچر دینام

بیشتر نشانه‌های زیر می‌تواند علت دیگری هم داشته باشد (آفتامات، دیود، تسمه یا سیم‌کشی)، پس آن‌ها را نشانهٔ «احتمال» خرابی آرمیچر بدانید، نه حکم قطعی:

• شارژ نکردن یا شارژ ضعیف: چراغ شارژ روشن می‌ماند یا باتری بعد از چند روز خالی می‌شود. قطع شدن سیم‌پیچ تحریک یا تماس ناقص ذغال با کلکتور از علت‌های رایج است.
• شارژ نوسانی: ولتاژ با تغییر دور موتور بالا و پایین می‌رود یا نور چراغ‌ها لرزش دارد. کلکتور خط‌افتاده یا ناصاف می‌تواند چنین رفتاری ایجاد کند.
• داغ شدن بیش از حد دینام: اتصال کوتاه بین دورهای سیم‌پیچ جریان تحریک را بالا می‌برد و گرما تولید می‌کند. بوی لاک سوخته از دینام نشانهٔ جدی است.
• صدای غیرعادی: صدای سایش یا زوزه ممکن است از بلبرینگ باشد، اما شفت آسیب‌دیده یا آرمیچر نابالانس هم صدا و لرزش ایجاد می‌کند.
• ساییدگی سریع ذغال‌ها: اگر ذغال‌های آفتامات زودتر از معمول تمام می‌شوند، سطح کلکتور را بررسی کنید.

تست آرمیچر دینام در تعمیرگاه

برای تشخیص قطعی، آرمیچر را از دینام خارج کنید و این سه بررسی پایه را انجام دهید:

1. بازرسی چشمی: سطح کلکتور باید صاف و یکنواخت باشد؛ خط‌افتادگی عمیق، سوختگی یا لق بودن حلقه‌ها روی شفت ایراد است. سیم‌پیچ نباید تغییر رنگ داده یا بوی سوختگی داشته باشد. جای نشیمن بلبرینگ روی شفت هم نباید ساییده یا رنگ‌پریده از حرارت باشد.

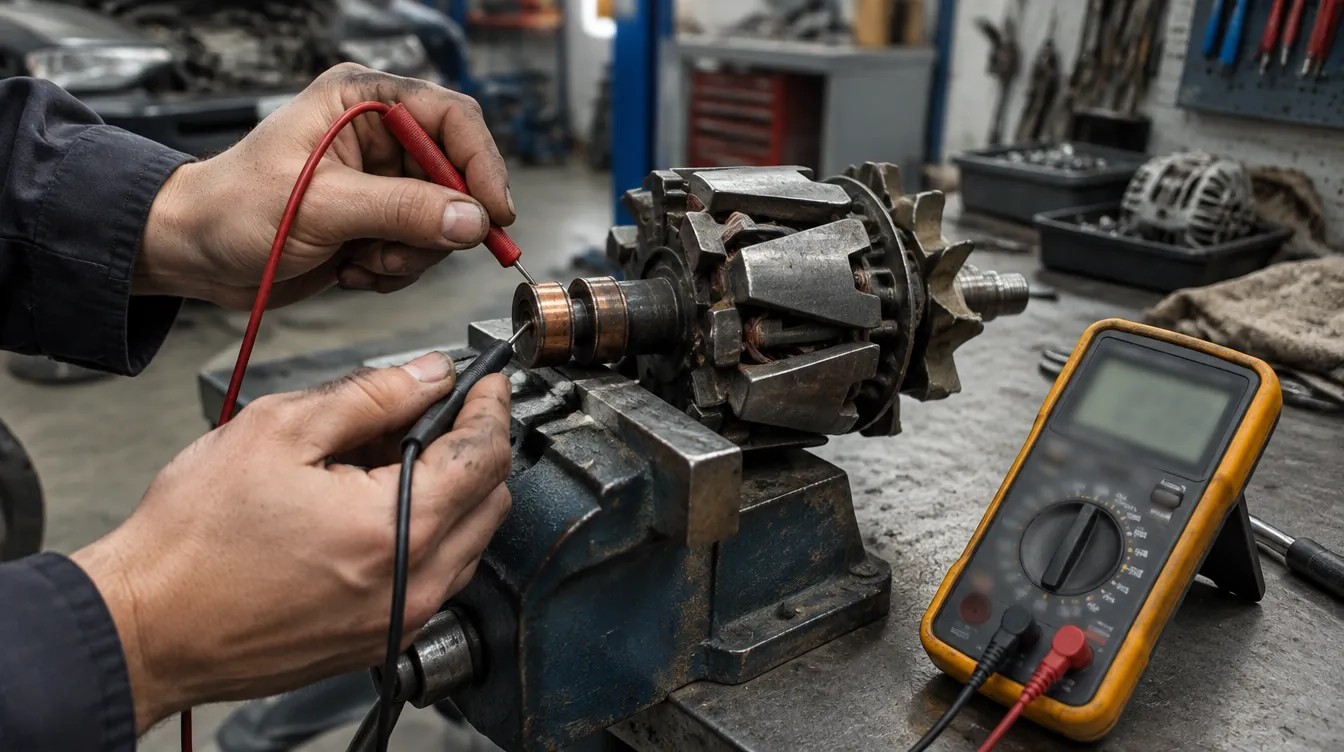

2. اندازه‌گیری مقاومت سیم‌پیچ: با مولتی‌متر، مقاومت بین دو حلقهٔ کلکتور را بخوانید. اگر عدد بی‌نهایت باشد سیم‌پیچ قطع است و اگر از مقدار مرجع سازنده برای همان مدل خیلی کمتر باشد، احتمال اتصال کوتاه بین دورها وجود دارد. مقدار مرجع را از مستندات همان مدل بگیرید و آرمیچر را با یک نمونهٔ سالم مشابه مقایسه کنید.
3. تست عایق (اتصال بدنه): بین هر حلقهٔ کلکتور و شفت نباید هیچ اتصالی وجود داشته باشد. اگر مولتی‌متر بین حلقه و بدنه پیوستگی نشان دهد، سیم‌پیچ به بدنه اتصال دارد و آرمیچر باید تعویض شود.

در کارخانه این بررسی‌ها دقیق‌تر انجام می‌شود. در آزمایشگاه ساج همهٔ روتورها پس از تولید و بالانس، از نظر اهمی، توان و ابعاد تست و کنترل می‌شوند؛ کاری که در تعمیرگاه با ابزار معمولی به این دقت شدنی نیست.

تعمیر کنیم یا تعویض؟

همهٔ خرابی‌های آرمیچر یک راه‌حل ندارند. جدول زیر یک راهنمای کلی است:

وضعیت آرمیچر	راه‌حل معمول
کلکتور ساییده یا خط‌افتاده، سیم‌پیچ سالم	تعویض کلکتور دینام و ذغال‌ها
سیم‌پیچ قطع یا اتصال کوتاه بین دورها	تعویض آرمیچر
اتصال سیم‌پیچ به بدنه	تعویض آرمیچر
شفت خم‌شده یا نشیمن بلبرینگ ساییده	تعویض آرمیچر
دینام فرسوده با چند ایراد هم‌زمان	بازسازی با کیت دینام و آرمیچر نو یا تعویض کامل دینام

اگر فقط کلکتور آسیب دیده باشد، تعویض آن آرمیچر را دوباره به کار برمی‌گرداند. ساج کلکتور دینام را در دو مدل تولید می‌کند: کلکتور دینام مایلر برای بنز ده تن و سواری‌های تیپ بوش، و کلکتور دینام بنزی برای آرمیچرهای کلکتور بزرگ کامیون بنز. وقتی دینام را باز کرده‌اید، بهتر است بالشتک و بلبرینگ‌ها را هم بررسی کنید؛ کیت دینام قطعه‌های لازم برای بازسازی را یک‌جا در اختیار تعمیرکار می‌گذارد و اگر بالشتک هم آسیب دیده باشد، مدل مناسب آن را در دستهٔ بالشتک دینام پیدا می‌کنید.

انتخاب آرمیچر درست برای هر خودرو

آرمیچرها از بیرون شبیه هم هستند و همین شباهت باعث خرید اشتباه می‌شود. پیش از سفارش این چهار مشخصه را با قطعهٔ قدیمی تطبیق دهید:

• ولتاژ دینام: آرمیچر ۱۲ ولت و ۲۴ ولت جای یکدیگر کار نمی‌کنند. ولتاژ سیستم برق خودرو را بدانید؛ مثلاً بنز خاور هم نسخهٔ ۱۲ ولت دارد و هم ۲۴ ولت.
• جریان دینام (آمپر): آرمیچر باید با جریان نامی دینام هماهنگ باشد؛ مثلاً ۳۵، ۴۵، ۵۵ یا ۸۰ آمپر.
• اندازهٔ کلکتور: کلکتور کوچک و بزرگ جای هم نمی‌نشینند. اندازهٔ کلکتور باید با آرمیچر قدیمی یکی باشد تا ذغال‌های آفتامات درست روی آن قرار بگیرند.
• طول شفت: بعضی آرمیچرها با شفت کوتاه و بلند تولید می‌شوند و طول شفت به نوع فولی و پوستهٔ دینام بستگی دارد. پیش از سفارش، طول شفت قطعهٔ قدیمی را اندازه بگیرید.

شمارهٔ مرجع (کد REF) هم بهترین راه برای جلوگیری از اشتباه است. اگر روی دینام یا آرمیچر قدیمی کدی خوانا مانده، آن را هنگام استعلام اعلام کنید.

نمونه‌هایی از آرمیچرهای پرکاربرد

در دستهٔ آرمیچر دینام ساج آرمیچرهای ۱۲ و ۲۴ ولت برای دینام‌های بنز خاور، مینی‌بوس، بنز ده تن و مایلر، اتوبوس بنز ۴۵۷، ولوو N10، N12 و FH، پیکان، نیسان سایپا، پژو ۲۰۶، سمند و پرشیا، ایسوزو ۶ تن و تراکتور فرگوسن و پرکینز وجود دارد. چند نمونه که تفاوت‌ها را روشن می‌کند:

آرمیچر	ولتاژ / آمپر	ویژگی	کاربرد
آرمیچر دینام مایلر	۲۴ ولت / ۳۵ آمپر	کلکتور کوچک	بنز ده تن، مایلر، بنز خاور
آرمیچر دینام بنز کلکتور بزرگ	۲۴ ولت / ۳۵ آمپر	کلکتور بزرگ	بنز خاور قدیم
آرمیچر دینام بنز شفت کوتاه	۲۴ ولت / ۵۵ آمپر	شفت کوتاه	بنز واگن هوود و مایلر
آرمیچر دینام بنز شفت بلند	۲۴ ولت / ۵۵ آمپر	شفت بلند	بنز واگن هوود و مایلر
آرمیچر دینام بنز ۸۰ آمپر	۲۴ ولت / ۸۰ آمپر	کد مرجع 1124034226	انواع کشندهٔ بنز

در این جدول دو آرمیچر ۵۵ آمپر واگن هوود فقط در طول شفت با هم فرق دارند و دو آرمیچر ۲۴ ولت ۳۵ آمپر در اندازهٔ کلکتور و کاربرد با هم فرق دارند. اگر برای کامیون‌های بنز ده تن و خاور دنبال مجموعهٔ کامل قطعات برقی هستید، راهنمای استارت و دینام بنز خاور و ده تن را ببینید.

نکته‌هایی برای عمر بیشتر آرمیچر

• کشش تسمه را درست تنظیم کنید؛ تسمهٔ خیلی سفت به بلبرینگ و شفت فشار می‌آورد و تسمهٔ شل باعث لغزش و داغ شدن می‌شود.
• ذغال‌ها را به‌موقع عوض کنید تا فلز نگه‌دارنده روی کلکتور کشیده نشود.
• دینام را با جریان متناسب با بار برقی خودرو انتخاب کنید. طبق شرایط گارانتی ساج، اگر به‌جای دینام ۸۰ آمپر از دینام ۵۵ آمپر استفاده شود و قطعات آسیب ببینند، خسارت مشمول گارانتی نیست.
• اتصال‌های باتری و سیم‌کشی شارژ را سالم نگه دارید؛ اتصال شل یا اکسیدشده بار اضافی به سیستم شارژ وارد می‌کند. راهنمای انتخاب دینام متناسب با خودرو را هم در مقالهٔ انتخاب استارت و دینام کامیون آورده‌ایم.

خرید آرمیچر دینام از سازنده

گروه صنعتی ساج از سال ۱۳۷۰ در تبریز قطعات برق خودروهای سنگین می‌سازد. آرمیچرهای ساج پیش از عرضه تست می‌شوند و یک سال گارانتی از تاریخ تولید درج‌شده روی برچسب هولوگرام دارند. فروش آنلاین انجام نمی‌شود؛ فروشندگان قطعه، تعمیرگاه‌ها و ناوگان‌ها می‌توانند با ذکر خودرو، ولتاژ، آمپر و در صورت امکان کد مرجع، از راه تلفن یا واتس‌اپ استعلام و سفارش ثبت کنند.

پرسش‌های پرتکرار

آرمیچر دینام با روتور دینام چه فرقی دارد؟

هیچ فرقی ندارند. در بازار ایران به بخش گردان دینام «آرمیچر» می‌گویند و در منابع فنی به آن «روتور» گفته می‌شود.

آیا آرمیچر ۱۲ ولت را می‌شود در دینام ۲۴ ولت گذاشت؟

نه. سیم‌پیچ آرمیچر برای ولتاژ مشخصی ساخته شده و نصب آرمیچر با ولتاژ نادرست یا شارژ را مختل می‌کند یا به سیم‌پیچ و آفتامات آسیب می‌زند. همیشه آرمیچر هم‌ولتاژ با دینام بخرید.

اگر فقط کلکتور دینام ساییده شده باشد، باید کل آرمیچر را عوض کرد؟

اگر سیم‌پیچ و شفت سالم باشند، معمولاً تعویض کلکتور و ذغال‌ها کافی است. اما اگر سیم‌پیچ قطع باشد یا به بدنه اتصال داشته باشد، آرمیچر باید تعویض شود.

برای سفارش آرمیچر چه اطلاعاتی لازم است؟

نام خودرو و موتور، ولتاژ و آمپر دینام، اندازهٔ کلکتور (کوچک یا بزرگ)، طول شفت و اگر روی قطعهٔ قدیمی خوانا است، کد مرجع آن. با این اطلاعات احتمال خرید اشتباه بسیار کم می‌شود.

آرمیچرهای ساج گارانتی دارند؟

بله، یک سال گارانتی از تاریخ تولید که روی برچسب هولوگرام درج شده است. باز کردن یا دستکاری قطعه خارج از شرکت، پاره شدن برچسب و نصب نادرست گارانتی را باطل می‌کند.
